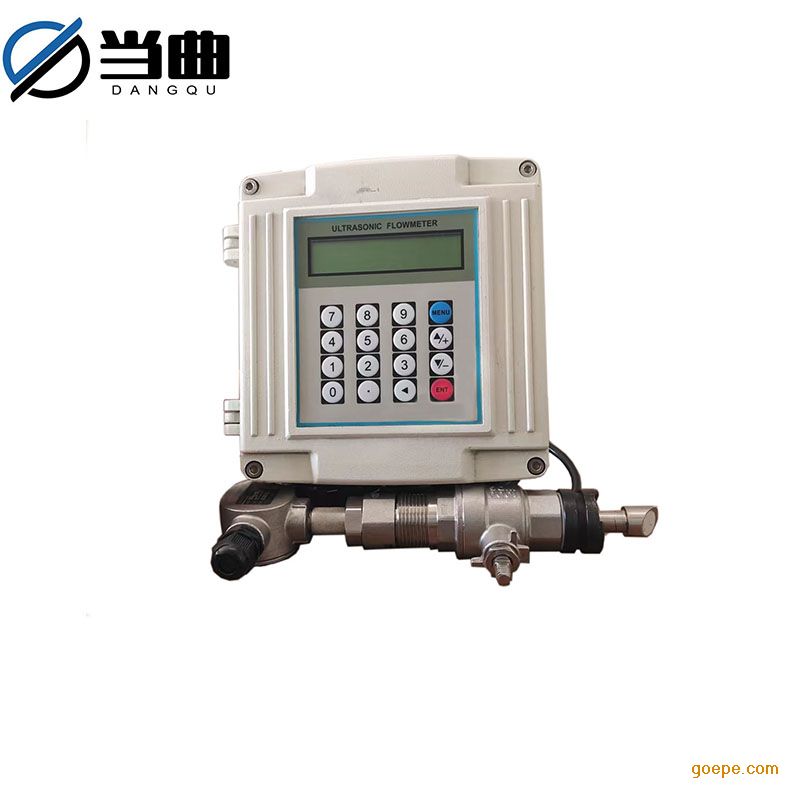

当曲壁挂外夹插入式超声波水表DCS-2001S
详细信息
| | 品牌：当曲 | | 型号：DCS-2001S | | 加工定制：是 | |
| | 类型：超声波 | | 测量范围：1.2-120 m3/h | | 精度等级：0.5% | |
| | 公称通径：15-3000 mm | | 适用介质：液体 | | 工作压力：1.6 MPa | |
| | 工作温度：-45-50 ℃ | | | | | |
壁挂式超声波流量计的功能
壁挂式式超声波水表采用超声波流量技术，利用水流对超声波传播的影响测量流量，不受水中杂质及强磁干扰。具有便捷、准确、稳定强性的优点。该表采用优质低压电陶瓷换能器，保证了高准确度和稳定性。该表无任何机械运动，无磨损，不受恶劣水质影响，维护费用低。该表可水平、垂直安装,人性化设计满足正常读数视角要求，使读数更方便。GPRS超声波水表可以显示累计流量（m3）、瞬间流量（m3/h）、累计运行时间（h）、累计出错时间（h）等四种显示功能外，并可显示当前日期、出厂编号、前二十四个月每月用水量值，并有电池电量不足指示及自动错误诊断功能，确保安全、准确运行。水表还配置有红外接口，可用手持自动抄表装置进行抄表。
壁挂式超声波流量计工作原理
当超声波在液体中传播时，液体的流量将传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发生和接收声波所需的时间相同(可时间测量零流量的技术)，液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：θ为声束与液体流动方向的夹角、M为声束在液体直线传播次数、Tup为声束在正方向上的传播时间、Tdown为声束在逆方向上的传播时间、DT=Tup-down、时差 F=900 * π * D2 * V。
其中F为瞬时流量(单位：立方米/小时)、D为管道内径(单位：米)、V为流速(单位：米/秒)。
探头原理和优势
当超声波在液体中传播时，探头1发射的超声波脉冲被探头2所接收，同时，探头2也发射超声脉冲，探头1接收，则顺流方向声波传播速度会增大，逆流方向则减少，同一传播距离就有不同的传播时间，利用传播时间之差与被测流速之关系求取流速，进而得出流量。
探头传感器防护等级达到IP68，可以长期浸泡于水中工作。安装简单，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。无需日常维护，长期提供可信、无飘移的测量。它采用了进的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦技术，使产品在连续测量时的信号接收与品质上得到显著增强。
安装要求
- 选择满管的位置，如垂直管段(流体向上流动)或水平管段。
- 安装点应选择上游大于10倍直管径，下游大于5倍，直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分原理阀门、泵、高压电和变频器等干扰源。
- 避免安装在管道系统的*高点或带有自由出口的竖直管道上(流体向下流动)。
- 对于开口或半满管的管道，流量计应按照在U型管段处。
参数
主机温度：-30℃~80℃
流量传感器温度：-40℃~160℃
温度传感器温度：根据用户需要选定
主机湿度：85%RH
流量传感器湿度：可浸水工作，水深≤3m
固定壁挂式超声波流量计测量介质
种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
温度：0℃~160℃
浊度：≤10000ppm，且气泡含量小
流速：0~±35m/s
流向：正、反向双向计量，并可计量净流量
