当曲外夹式超声波流量计 耦合剂连接DCS-2001S
详细信息
| | 品牌：当曲 | | 型号：DCS-2001S | | 加工定制：是 | |
| | 类型：超声波 | | 测量范围：1.2-120 m3/h | | 精度等级：0.5% | |
| | 公称通径：15-6000 mm | | 适用介质：液体 | | 工作压力：1.6 MPa | |
| | 工作温度：-45-50 ℃ | | | | | |
DCS-2001S系列外夹式超声波流量计是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备安装夹具，无需日常维护，长期提供可信、无飘移的数据支持。外夹式或者管段式超声波流量计是以“速度差法”为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境

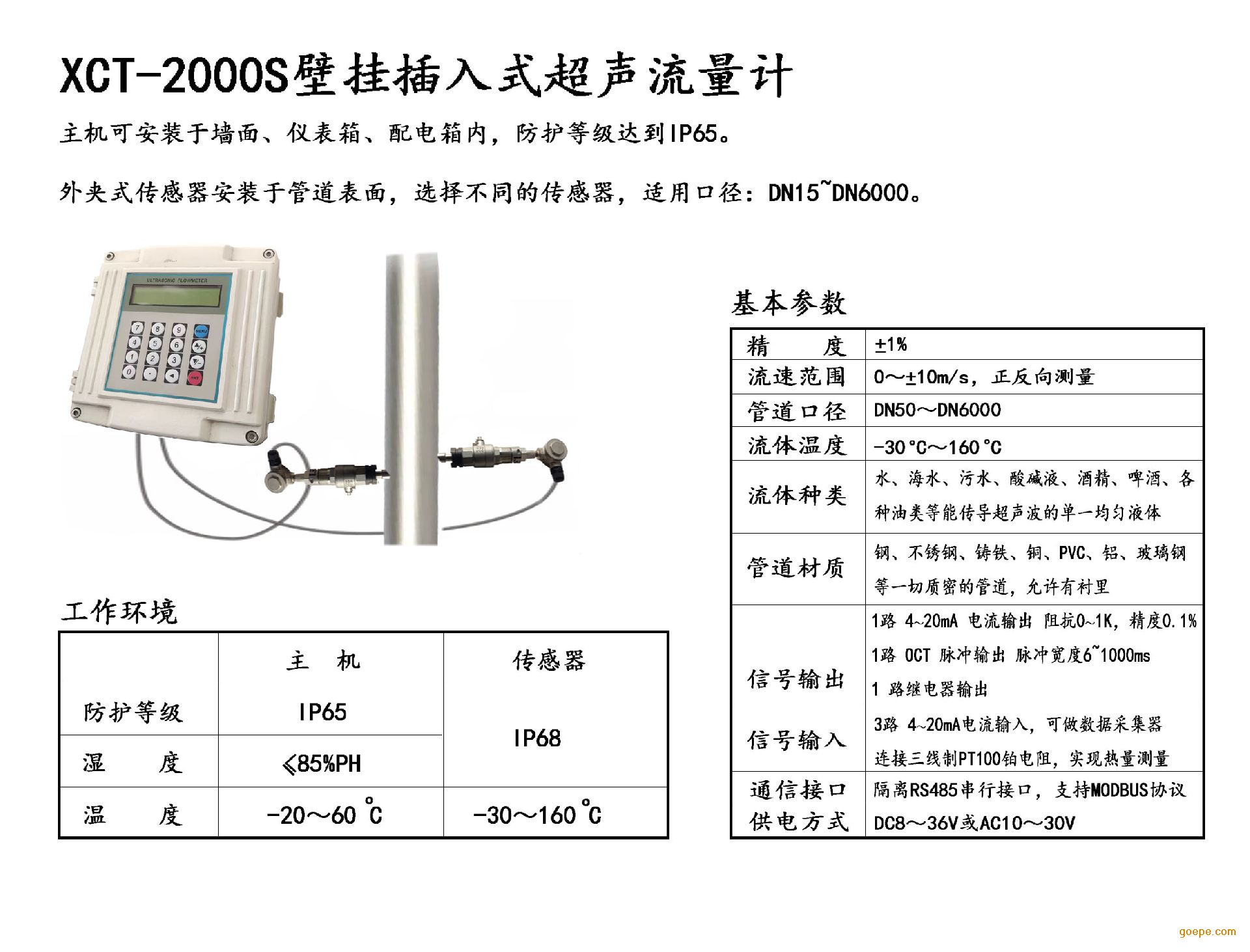

主机可安装于墙面，仪表箱，配电箱内，防护等级达到IP65
外夹式传感器安装于管道表面，选择不同的传感器，适用口径：DN15-DN6000
产品特点
- 无需断管断流，只需将外贴式传感器粘贴在管道表面即可完成流量测量
- 测量范围宽，选择对应传感器，可测量DN15-DN6000管径流量
- 无压力损失、安装维修方便
应用范围
- 在市政行业的原水、自来水、中水、污水的计量中，超声流量计具有大量程比、无压损的特点，在保证测量准确度的同时提高了管网的输水效率
- 在水利水电行业的输水管道、渠道、泵站、电站的流量计量中，超声流量计具有大口径、现场安装、在线标定的特点，使准确测量成为可能
- 通过对水泵、水轮机单泵、单机的计量来实现设备优化、经济运行的目的
- 在工业冷却循环水的计量中，超声流量计实现了在线不断流带压安装和在线标定；多普勒法适用于异相含量不太高的双相流体,例如:未处理污水、工厂排放液、脏流程液;通常不适用于非常清洁的液体
如何选型
1、详细了解现场情况
2、确定安装方式

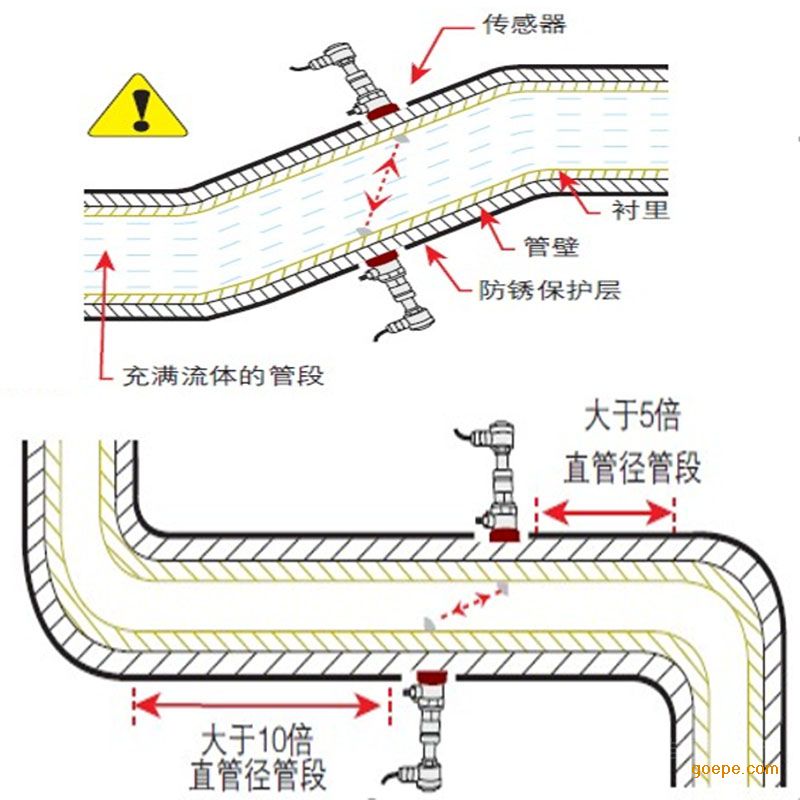

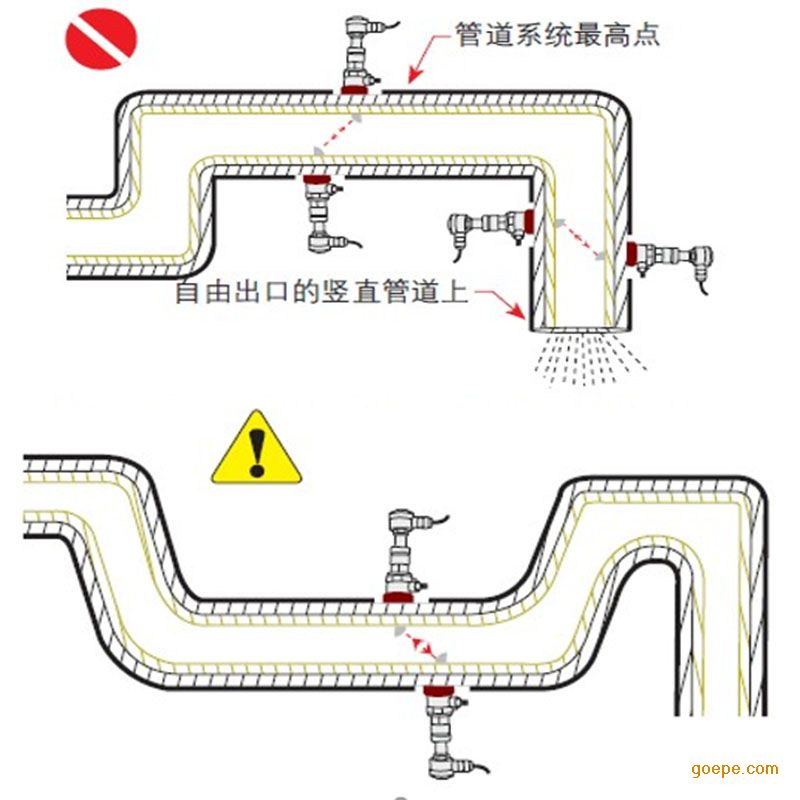

3、选择安装管段
4、计算安装距离，确定探头位置
5、管道表面处理
6、探头安装及接线
7、用示波器观察接收波形，微调并固定探头
技术参数
1、测量精度：2级；
2、工作电源：3.6V/19AH锂电池供电或电流环环路供电（两线制）。
3、测量周期：500ms-49秒（出厂默认10秒）；
4、采样次数：每个测量周期采样次数32组-128组可选（出厂默认64组）；
5、电池功耗：出厂默认状态下锂电池可持续工作5年；
6、可选输出：1路USART（TTL）输出；1路RS485输出（内部电池供电或外供直流电源可选）；双路隔离OCT输出（OCT1脉冲宽度6-1000ms间可编程，默认200ms）;
7、显示：本地96段LCD显示共能够显示44个不同窗口内容；
8、操作：本地磁性双按键可浏览前44个窗口内容，但不能设置参数，参数需通过RS485，使用二次仪表或PC设参软件；
9、其他功能：自动记忆前512天，前128个月，前10年正负净累积热量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出；
10、防护等级：IP68；
11、流量传感器：外敷式、插入式和管段式
